На этой странице собраны технические требования к макетам для печати в типографии «Флай Принт» в Санкт-Петербурге. Для печати в типографии принимаем файлы PDF, EPS, AI и TIFF, при заказе через сайт подходит только PDF. Макет должен быть в цветовой модели CMYK, с разрешением растровых изображений 300 dpi, шрифтами в кривых и вылетами под обрез. Отдельный раздел посвящён брошюрам и каталогам: размеры вылетов, влётов и отступов от корешка зависят от способа скрепления (скоба, пружина, термоклей КБС, болты, металбинд). Ниже также указаны допустимые отклонения при резке, требования к печати белым цветом, способы передачи файлов и условия цветопробы. Если макет не соответствует требованиям, наши специалисты доработают его за отдельную плату.
Общие требования
Растровые материалы
Векторные материалы
Рекомендации
Брошюры и каталоги
Особые требования
Допустимые отклонения
Белая печать на Mimaki
Примечания
Технические требования к макетам
Для печати в типографии подходит
PDF, EPS, AI, TIFF
Для печати через сайт подходит
только PDF
Не подходит
DOC, PPT, XLS, GIF, JPG, CDR
рекомендуем делать экспорт в PDF, EPS, TIF
Обязательно
вылеты и влёты (припуски) под обрез
шрифты в кривых
CMYK (не RGB)
300 dpi
TIFF без слоёв
превью макета (JPG или GIF)
Как передать нам макеты
Электронная почта
размер письма не более 20 Мб
размер письма не более 20 Мб
Файлообменник или облако
пришлите ссылку для скачивания: для больших файлов
пришлите ссылку для скачивания: для больших файлов
FTP-сервер
для постоянных клиентов, доступ выдаём при заключении договора
для постоянных клиентов, доступ выдаём при заключении договора
USB flash диск
привезите в офис
привезите в офис
Большие файлы нужно время скачать и проверить, учитывайте это в сроках: срок изготовления считается с момента, когда файл полностью получен и принят в работу.
Доработка файлов при несоблюдении технических требований рассчитывается в соответствии с прайсом. Файл, не соответствующий техническим требованиям, может быть также доработан без согласования с клиентом. Рекомендуем заказывать пробный экземпляр (цветопробу). Утвержденная цветопроба для цифровой печати входит в тираж и отдельно не оплачивается (может быть выполнена только с того же макета, что и сам тираж, не более 2 раб. дней до тиража). Без цветопробы претензии по цветопередаче не принимаются.
Нет готового макета или не уверены, что он подходит?
Подготовим файл по техническим требованиям и проверим перед печатью. Это платная услуга, стоимость по прайсу или после оценки файла.
Общие требования
1. Подходящие форматы макетов:• Adobe Acrobat (PDF, без внедренных цветовых профилей, без спусков)
• Adobe Illustrator (AI и EPS)
• Adobe Photoshop (PSD и TIFF без слоёв)
Макеты в любых иных форматах (в т. ч. Corel DRAW) принимаются по согласованию (рекомендуется делать экспорт в один из перечисленных выше форматов)
2. Размер в макете должен соответствовать печатному оттиску (1:1)
3. Вылеты (припуски под обрез) – обязательны при печати без полей:
• односторонняя печать – не менее 2 мм со всех сторон
• двусторонняя печать – не менее 3 мм со всех сторон
• брошюры – от 2 до 5 мм в зависимости от вида скрепления (см. раздел «Брошюры и каталоги»), без спусков полос
4. Влёты (отступы от линии реза и/или сгиба до содержимого) – минимальные значения = вылетам, рекомендуемые значение = не менее 5 мм
5. Обрезной формат задается одним из следующих способов:
• pdf, tiff – размером документа, включающим вылеты со всех сторон
• ai, eps – видимая линия, размеры документа (вылеты за краями) или метки реза (за пределами вылетов!)
6. Цвета в цветовой модели CMYK (при печати цветами Pantone – в Pantone)
7. Максимальная плотность красок 230% для печати на немелованной бумаге и 270% на мелованной, суммарная заливка на листе не более 200%
8. Заполнение цветом менее 3% не воспроизводится, менее 5% не гарантируется
9. Развороты и спуски полос не принимаются (кроме обложек брошюр на термоклее и евробуклетов). Каждое изделие должно быть в отдельном файле
Требования к растровым материалам
1. Масштаб растровых файлов – 1:12. Разрешение:
• цифровая печать, офсет: 300 dpi
• широкоформатная печать интерьерного качества: 150-300 dpi
• широкоформатная печать экстерьерного качества: 36-72 dpi
3. Цветовая модель CMYK, формат TIFF (без сжатия, LZW или ZIP сжатие)
4. Без слоёв (единственный слой Background), без альфа-каналов
5. Преобразование RGB в CMYK производится с использованием профиля Fogra39. Использование профиля по умолчанию (U.S. Web Coated) может привести к искажению цвета
Требования к векторным материалам
1. Тексты в кривых2. Цветовая модель CMYK (включая растровые объекты)
3. Растровые эффекты (прозрачности, тени и др.) должны быть растрированы с разрешением 300 dpi
4. Растровые изображения в масштабе 1:1 (предварительно повернутые, кадрированные и отмасштабированные в растровом редакторе)
5. Overprint у всех объектов должен быть снят
Рекомендации (это важно)
1. Не рекомендуется делать рамку по периметру макета близко к краю, т.к. допустимые отклонения становятся визуально очень заметны.2. Избегайте больших полей с равномерной заливкой или слабым градиентом. Такие объекты могут печататься неровно. Если они необходимы, накладывайте поверх легкую текстуру или полупрозрачное изображение.
3. Не рекомендуется делать составным черным цветом текст и тонкие линии (используйте K100).
4. Глубокий черный для печати – K100 без примеси других цветов.
5. Не рекомендуется делать мелкий текст и тонкие линии вывороткой на фоне, состоящем из 2-х и более красок.
6. Все служебные метки не должны заходить на изображение, в том числе на вылеты.
7. Не используйте Corel Draw, или делайте из него экспорт в tiff или pdf c соответствующими настройками. Для оценки цвета используйте подготовленный к печати файл. JPEG, экспортированный из Corel Draw, может давать крайне неправильное представление о цвете.
Брошюры и каталоги: требования к макету по видам скрепления
Размеры вылетов, влётов и отступов от корешка зависят от способа скрепления. Брошюры принимаются пополосно, без спусков полос (обложка брошюры на термоклее — разворотом, см. ниже). Все размеры указаны в миллиметрах. На схемах: розовая линия — обрезной формат, голубая сплошная — вылеты, голубой пунктир — влёты, зелёный пунктир — биговка.
Вылеты (припуски под обрез) — фон и картинки, которые продолжаются за линию реза. Они нужны, чтобы после обрезки по краю не остались белые полоски.
Влёты (отступы) — расстояние от линии реза или сгиба до текста и логотипов. Держите важные элементы внутри пунктира, иначе их может подрезать.
Влёты (отступы) — расстояние от линии реза или сгиба до текста и логотипов. Держите важные элементы внутри пунктира, иначе их может подрезать.
| Скрепление | Вылеты | Влёты | Отступ от корешка | Важно |
|---|---|---|---|---|
| Скоба | 2 (5 при квадратном корешке) | 5 | — | Количество полос в блоке кратно 4 |
| Скоба и квадратный корешок | 5 | 5 | — | Количество полос в блоке кратно 4 |
| Пружина | 2 | 5 | 11 до контента (блок) | Отверстия под пружину |
| КБС (термоклей) | 5 | 5 | 15 до контента + 2 белого поля (блок) | На внутренней стороне обложки корешок: белое поле = толщина блока + 3 с каждой стороны |
| Болты | 5 | 5 | 22 (блок), 17 до биговки (обложка) | 17 мм до биговки на открытие обложки |
| Металбинд | 5 | 5 | 20 (блок и обложка) | Отступ открытия обложки 8; при кашировке вылеты 15 с трёх сторон и 8 у корешка |
Размеры в мм. Подробные схемы для каждого вида скрепления ниже.

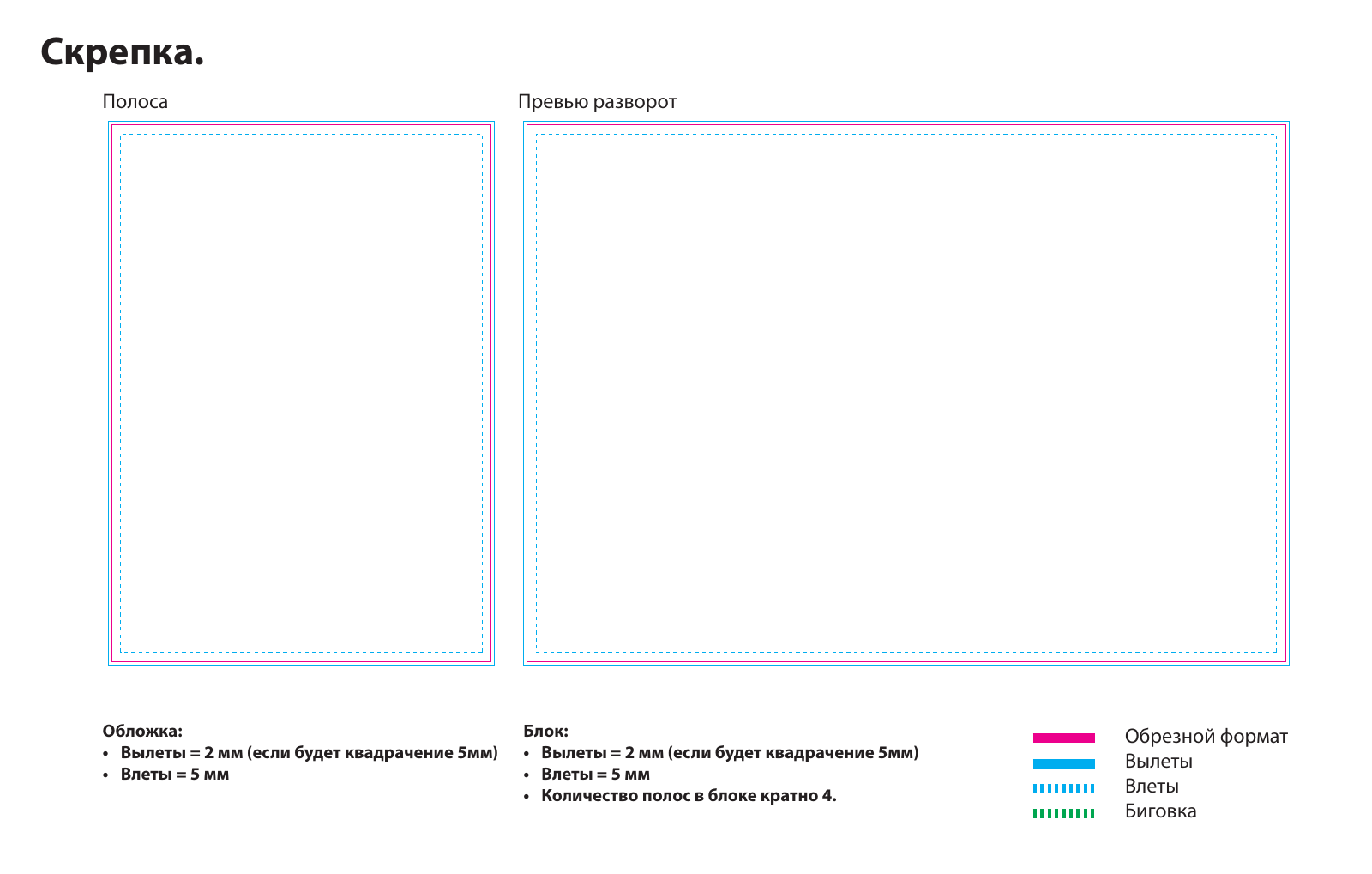

Макет брошюры на скобу (скрепку)
Обложка: вылеты 2 мм (5 мм, если будет квадратный корешок), влёты 5 мм.Блок: вылеты 2 мм (5 мм, если будет квадратный корешок), влёты 5 мм, количество полос в блоке кратно 4.

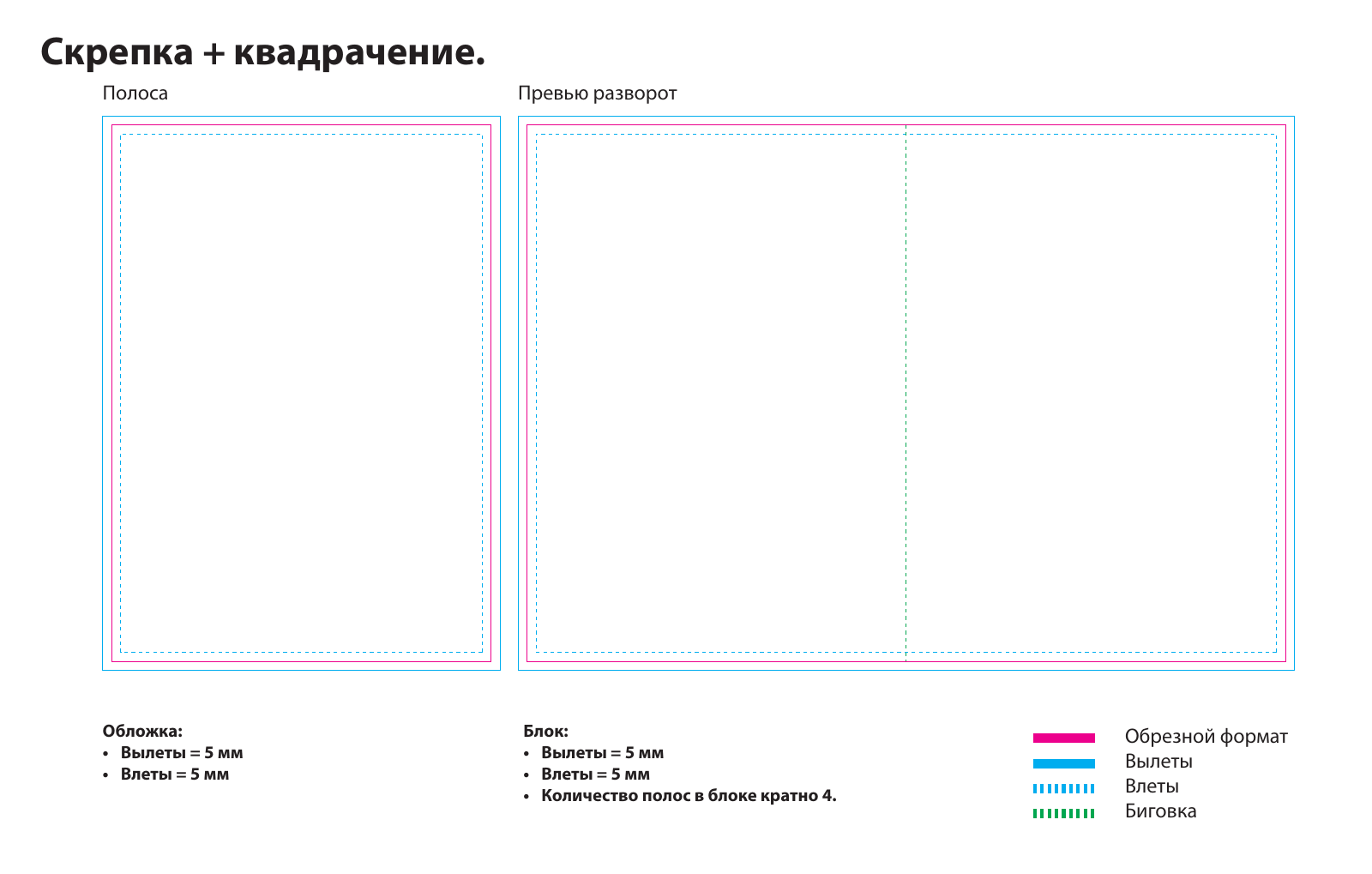

Макет брошюры на скобу с квадратным корешком
Обложка: вылеты 5 мм, влёты 5 мм.Блок: вылеты 5 мм, влёты 5 мм, количество полос в блоке кратно 4.

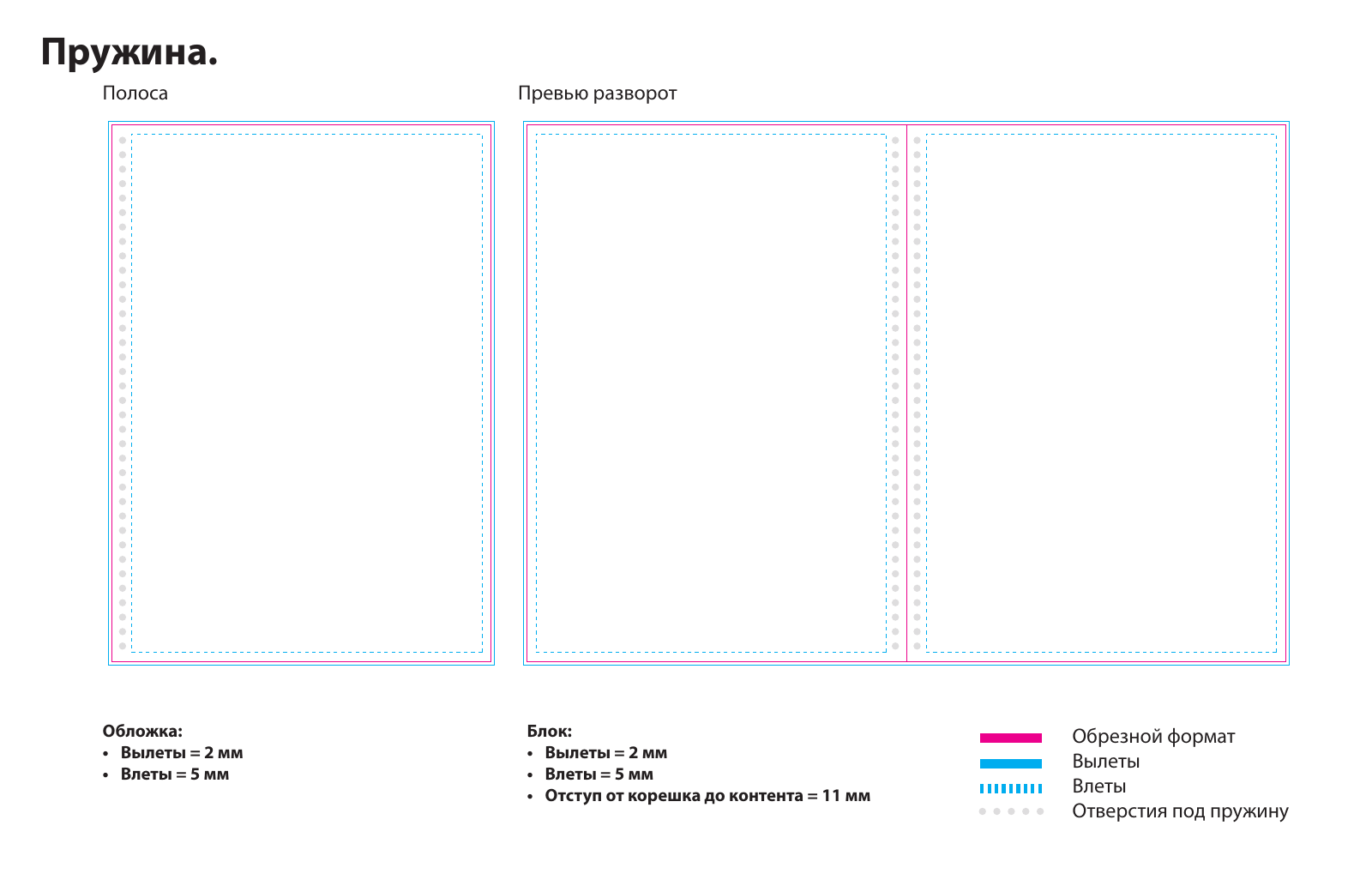

Макет брошюры на пружину
Обложка: вылеты 2 мм, влёты 5 мм.Блок: вылеты 2 мм, влёты 5 мм, отступ от корешка до контента 11 мм.

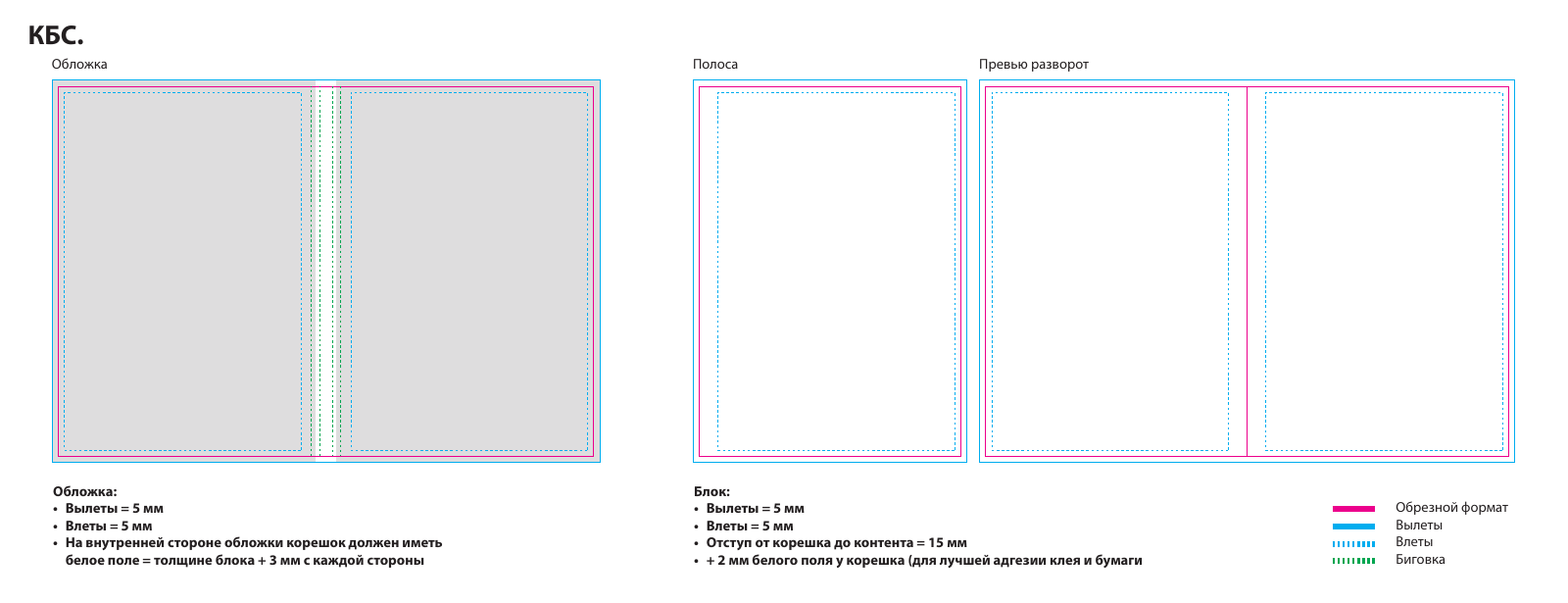

Макет каталога на КБС (термоклей)
Обложка: вылеты 5 мм, влёты 5 мм. На внутренней стороне обложки корешок должен иметь белое поле, равное толщине блока + 3 мм с каждой стороны.Блок: вылеты 5 мм, влёты 5 мм, отступ от корешка до контента 15 мм, плюс 2 мм белого поля у корешка для лучшей адгезии клея и бумаги.

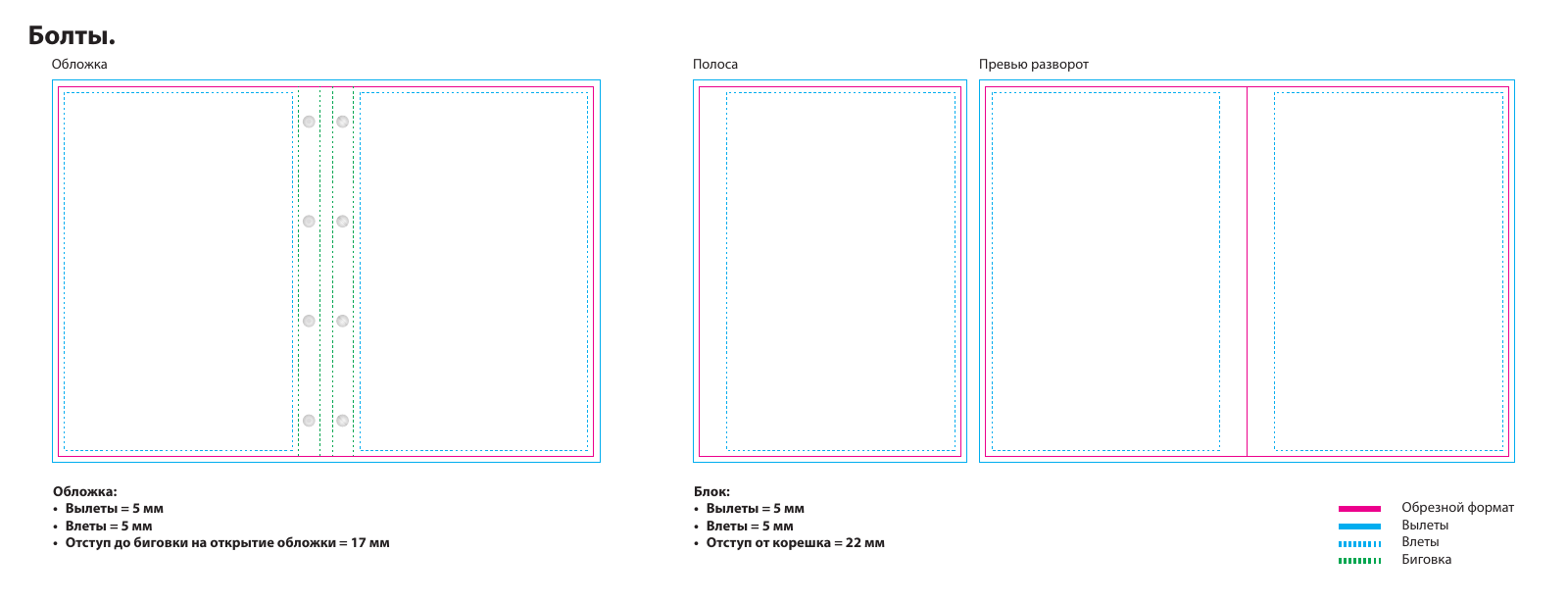

Макет брошюры на болтах
Обложка: вылеты 5 мм, влёты 5 мм, отступ до биговки на открытие обложки 17 мм.Блок: вылеты 5 мм, влёты 5 мм, отступ от корешка 22 мм.

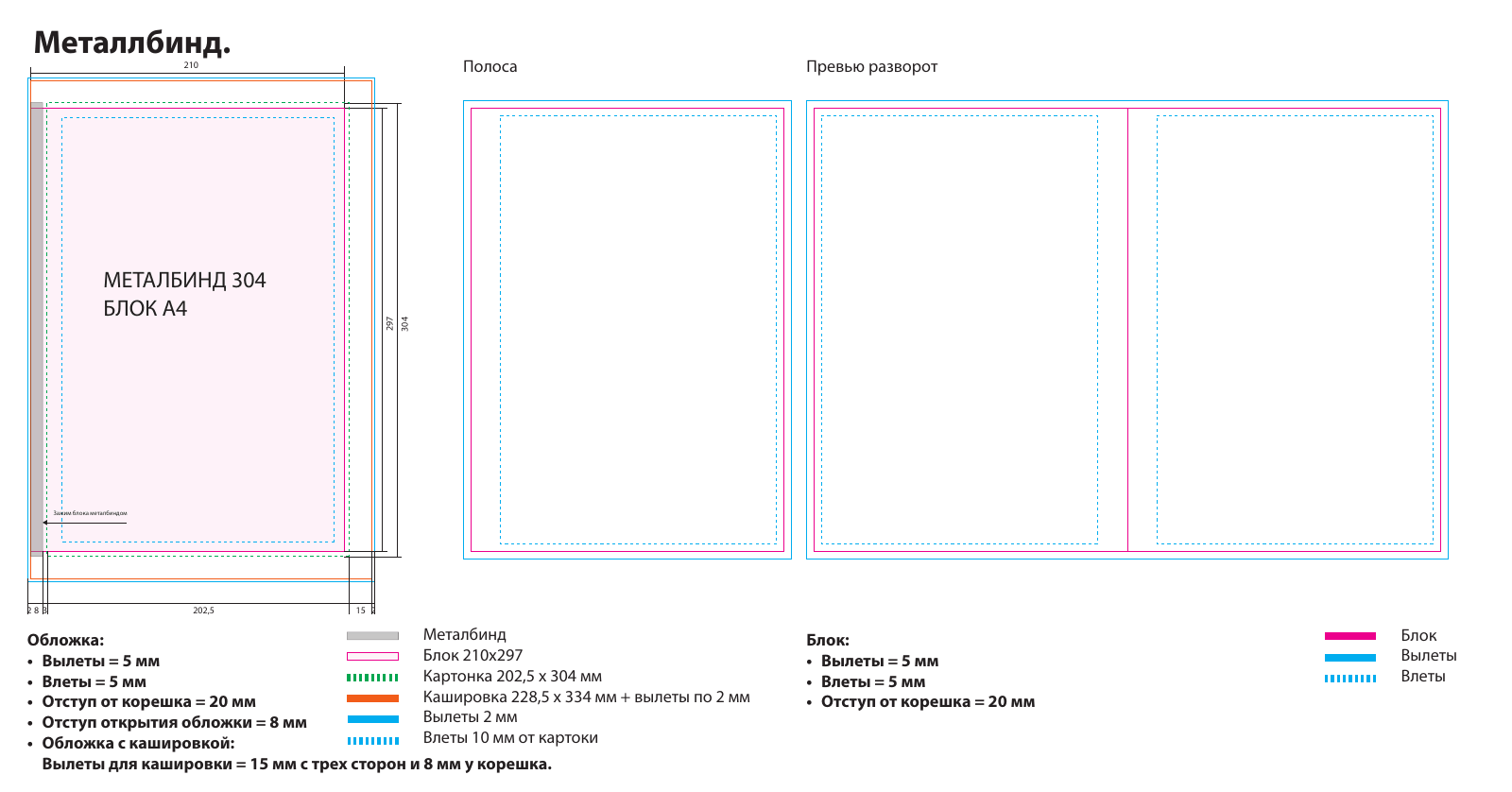

Макет брошюры на металбинд
Обложка: вылеты 5 мм, влёты 5 мм, отступ от корешка 20 мм, отступ открытия обложки 8 мм. Обложка с кашировкой: вылеты для кашировки 15 мм с трёх сторон и 8 мм у корешка.Блок: вылеты 5 мм, влёты 5 мм, отступ от корешка 20 мм.
Скачать схемы в PDF
Не знаете, какое скрепление выбрать и как сверстать брошюру?
Подскажем по скреплению и бумаге, подготовим макет пополосно и с вылетами под ваш тираж. Подготовка макета оплачивается отдельно.
Особые требования
• Евробуклетыпредоставляются в виде разворотов. Ширина полос: 97-100-100 мм на внешнем развороте, 100-100-97 мм на внутреннем развороте. Общий формат А4 горизонтальный.
• Брошюры
предоставляются пополосно (без спусков полос!). Вылеты должны присутствовать симметрично с каждой стороны, включая внутреннюю.
• Брошюры на термоклее
обложка предоставляется в виде разворотов (1,4 и 2,3 полосы) в отдельном макете, с учетом толщины корешка. Со стороны корешка влёты всех полос увеличиваются на 10 мм (общий отступ от корешка до контента — 15 мм), плюс 2 мм белого поля у корешка для лучшей адгезии клея.
• Лазерная резка, вырубка, конгревное и блинтовое тиснение
в макете обязательно должен быть векторный контур реза, вырубки или тиснения. Для растровых макетов он прикладывается отдельно в векторном файле (растровый файл включен). Стандартные влёты и вылеты обязательны.
• Плоттерная резка
Тех. требования к стикерам:
- Вылеты = 2 мм
- Влёты = 3 мм
- Контур для резки векторная линия (объект с заливкой не подходит), на отдельном слое или отдельным документомстраницей + покрашен в пантон "Cutter Guide"
Дополнительные требования для стикерпаков:
- Минимальное расстояние между стикерами = 2 мм
- Минимальное расстояние от края стикерпака до стикера = 5 мм
Тех. требования для стикерпаков ШФ:
- Вылеты = 5 мм
- Влёты = 3 мм
- Минимальное расстояние между стикерами = 2 мм
- Минимальное расстояние от края стикерпака до стикера = 5 мм
- Контур для резки векторная линия (объект с заливкой не подходит), на отдельном слое или отдельным документомстраницей + покрашен в пантон "Cutter Guide"
• Биговка/фальцовка
обязательны метки за пределами как обрезного формата, так и вылетов.
Допустимые отклонения при цифровой печати и изготовлении иной продукции:
| Формат изделия | Геометрические размеры изделия и смещение изображения по полю листа, не более (мм) | Погрешность реза и вращение изображения по полю листа (разница отступов от края), не более (мм) |
|---|---|---|
| до А5 | 1 мм | 0,5 мм |
| до А3 | 2 мм | 1 мм |
| А3 и более | 3 мм | 2 мм |
Вариант 1. Замена одного цвета на белый.
Пример: нужно текст напечатать белым.
Решение: задаем цвет текста любым пантоном из коллекции PANTONE PASTEL COATED, в комментарии к макету указываем что на что меняем.
Вариант 2. Выборочное подкладывание белого цвета под изображение
Пример: Под логотип и текст подложить белый
Решение: Проверяем логотип на наличие областей с заливкой C0 M0 Y0 K0. Эти области будут игнорироваться и под них белый не подложится. Создаем заливку пантоном для этой области. В комментарии к макету указываем, что пантон должен быть белым.
Вариант 3. Подкладывание белого цвета под всё изображение
Пример: Под каждый пиксель изображения, включая растр и вектор, не равный C0 M0 Y0 K0, подложить белый цвет.
Решение: Указать это в комментарии к макету, специально готовить не требуется (при наличии областей с заливкой C0 M0 Y0 K0, под которые нужно подложить белый, используйте вариант 3).
Вариант 4. Замена градиента одного цвета на градиент белого.
Пример: прямоугольник закрасить градиентом белого.
Решение: закрашиваем прямоугольник градиентом нужной формы от C100 M1 Y1 K1 до C0 M1 Y1 K1. В комментарии к макету указываем, что градиент белого меняется по циану.
Вариант 5. Печать градиента белого из растра
Пример: в растровом изображении градиент задан интенсивностью одного из цветов.
Решение: в комментарии к макету указываем по какой сепарации происходит замена на белый. Остальные сепарации игнорируются и не печатаются.
Пример: нужно текст напечатать белым.
Решение: задаем цвет текста любым пантоном из коллекции PANTONE PASTEL COATED, в комментарии к макету указываем что на что меняем.
Вариант 2. Выборочное подкладывание белого цвета под изображение
Пример: Под логотип и текст подложить белый
Решение: Проверяем логотип на наличие областей с заливкой C0 M0 Y0 K0. Эти области будут игнорироваться и под них белый не подложится. Создаем заливку пантоном для этой области. В комментарии к макету указываем, что пантон должен быть белым.
Вариант 3. Подкладывание белого цвета под всё изображение
Пример: Под каждый пиксель изображения, включая растр и вектор, не равный C0 M0 Y0 K0, подложить белый цвет.
Решение: Указать это в комментарии к макету, специально готовить не требуется (при наличии областей с заливкой C0 M0 Y0 K0, под которые нужно подложить белый, используйте вариант 3).
Вариант 4. Замена градиента одного цвета на градиент белого.
Пример: прямоугольник закрасить градиентом белого.
Решение: закрашиваем прямоугольник градиентом нужной формы от C100 M1 Y1 K1 до C0 M1 Y1 K1. В комментарии к макету указываем, что градиент белого меняется по циану.
Вариант 5. Печать градиента белого из растра
Пример: в растровом изображении градиент задан интенсивностью одного из цветов.
Решение: в комментарии к макету указываем по какой сепарации происходит замена на белый. Остальные сепарации игнорируются и не печатаются.
Остались вопросы или файл не проходит по требованиям?
Менеджер посмотрит макет и скажет, что нужно поправить. Доработка файла — платная услуга, цену назовём до начала работы.
Примечания
• мы с радостью подготовим ваш файл к печати в соответствии с прайсом, а также ответим на все ваши вопросы по телефону: +7 (812) 313 20 35;• при предоставлении файла для печати важно убедиться в соблюдении технических требований, чтобы избежать возможный брак из-за некорректного макета, тк ответственность за него в данном случае лежит не на типографии;
• обрезной формат, припуски под обрез, вылеты и влёты иллюстрирует пример с нашим логотипом:
